銷售:0769-81309319人資:0876-2826668有源電力濾波器（Active Power Filter，簡稱APF）是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。
有源電力濾波器，是采用現代電力電子技術和基于高速DSP器件的數字信號處理技術制成的新型電力諧波治理專用設備。它由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流，并將模擬電流信號轉換為數字信號，送入高速數字信號處理器（DSP）對信號進行處理，將諧波與基波分離，并以脈寬調制（PWM）信號形式向補償電流發生電路送出驅動脈沖，驅動IGBT或IPM功率模塊，生成與電網諧波電流幅值相等、極性相反的補償電流注入電網，對諧波電流進行補償或抵消，主動消除電力諧波。
國外知名的有源電力濾波器的生產廠家有：ABB、施耐德、西門子等，國內知名生產廠家有：思源電氣、英納仕電氣、西安賽博、森源電氣等。中國有源濾波器生產企業集中分布上海、廣東、陜西、河南等幾個省市。

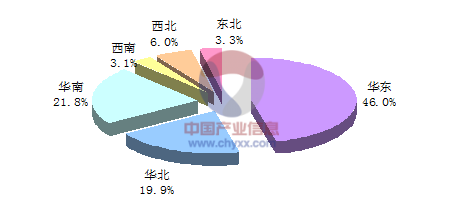

2013年中國有源濾波器生產企業集中分布
資料來源：中國產業信息網數據研究中心整理
目前我國有源濾波器市場集中度較高，主要集中在ABB、施耐德、西門子、思源電氣、英納仕電氣、西安賽博、森源電氣等幾個廠家。
中國有源濾波器市場集中度
|
|
CR3
|
CR7
|
CR10
|
|
市場集中度
|
43.8%
|
71.9%
|
96.2%
|
資料來源：中國產業信息網數據研究中心整理
森源電氣是國內最大的APF生產企業，較早涉足APF產品的研發，技術水平領先同行。2010-2012年期間，公司APF產品銷售額急速飆升，年復合增速達到105%。
2013年該產品實現營業收入2.12億元，毛利率達到40%以上，較2009年增加近40個百分點。受前述產業升級的利好影響，公司APF產品有望在現有銷售領域中，繼續保持增長勢頭。2013年該企業全國市場占有率為4.56%（全國46.54億元）。

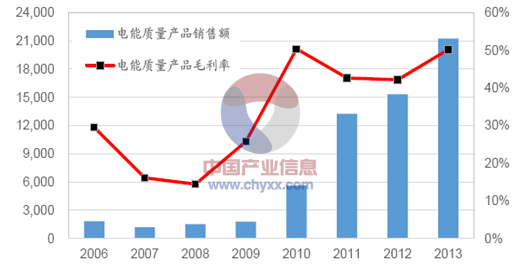

2006-2013年森源電氣電能質量產品營收及毛利率（萬元）
資料來源：公司財報
SAPF（有源濾波成套裝置）是公司與清華大學、上海交大合作研發的高科技濾波產品。在電網環境非常惡劣的情況下仍能將電流補償為接近正弦波形。經過有源濾波器補償后，諧波含量由大約 50%下降到 1～2%。相比于市場行其他相關類似產品，APF 具有補償容量大、補償速度快、節能效果顯著等特點。
有源濾波成套裝置技術參數
|
項目名稱
|
單 位
|
技術要求
|
|
額定電壓
|
V
|
400，660
|
|
輸入電壓不平衡度
|
%
|
≤5
|
|
額定輸出電流
|
A
|
45、75、100、150、200
|
|
諧波補償次數
|
次
|
2~50
|
|
電源頻率
|
Hz
|
50±1
|
|
總諧波補償率
|
%
|
≥90
|
|
冷卻方式
|
-
|
強制風冷
|
|
保護功能
|
|
交流過壓，失壓；IGBT過流
|
|
損耗
|
%
|
≤3
|
|
動態響應時間
|
μs
|
≤100
|
|
噪聲
|
dB
|
≤75
|
資料來源：公司公告
內容選自產業信息網發布的《2015-2020年中國有源濾波器市場行情動態及發展前景報告》
從市場價格來看，主要品牌企業產品的價格如下：
國際品牌和公司的APF 價格對比
|
容量
|
公司名稱
|
產品型號
|
結構特點
|
銷售價格（萬元）
|
|
400KVA
|
ABB
|
DVR
|
并聯
|
120
|
|
諾基亞
|
|
串聯
|
100
|
|
|
施耐德
|
Accusine
|
并聯
|
80
|
|
|
河南森源電氣股份有限公司
|
SAPF
|
并聯
|
56
|
資料來源：中國產業信息網數據研究中心整理
2009-2013年國內有源濾波器產品平均價格走勢（萬元/臺）
|
年度
|
均價
|
|
2009年
|
40.00
|
|
2010年
|
40.00
|
|
2011年
|
38.00
|
|
2012年
|
34.93
|
|
2013年
|
30.01
|
資料來源：中國產業信息網數據研究中心整理
